水下液压连接器是海洋油气钻井的关键设备，主要应用于水下防喷器组与水下井口头之间，以及隔水管下部总成与下部防喷器组之间的连接，是水下防喷器组和水下应急封井装置的必不可少的设备，能够承受内部压力、井压引起分离力、隔水管的张紧力和弯曲应力，在复合载荷下的高密封可靠性高。水下液压连接器配备HC型48-105和H4型48-105两种，取得API Spec 16A认证，能够满足水下应急封井装置与不同事故井接口连接需求。

产品特点：

· 标准接口，通用性强，符合国际通用钻井井口连接形式；

· 预紧力高，载荷能力强，适用于超深水复杂钻井工况；

· 特殊金属材料密封方式，保证高温高压井井口连接密封的可靠性；

· 具备锥面自锁能力，防止钻井系统意外脱开，造成井控失效，人员伤害和环境污染；

· 具备解锁和二次解锁功能，解锁可靠性高，保证紧急情况下，可以迅速脱开实现钻井平台及人员的紧急避险

主要技术参数：

通径： 476.3 mm (18 3/4")

额定工作压力： 103.5 MPa (15,000 psi)

液控额定工作压力：20.7 Mpa (3,000 psi)

推荐液控操作压力：10.5 Mpa (1,522 psi)

温度等级：T20 (-29℃～121℃)

工作介质：含二氧化碳或硫化氢的石油、天然气、钻井液等介质

工作水深：3048m (10000ft)

外形尺寸：φ1575 mm×1110 mm (φ62"×43.71")

重量：10.5 t

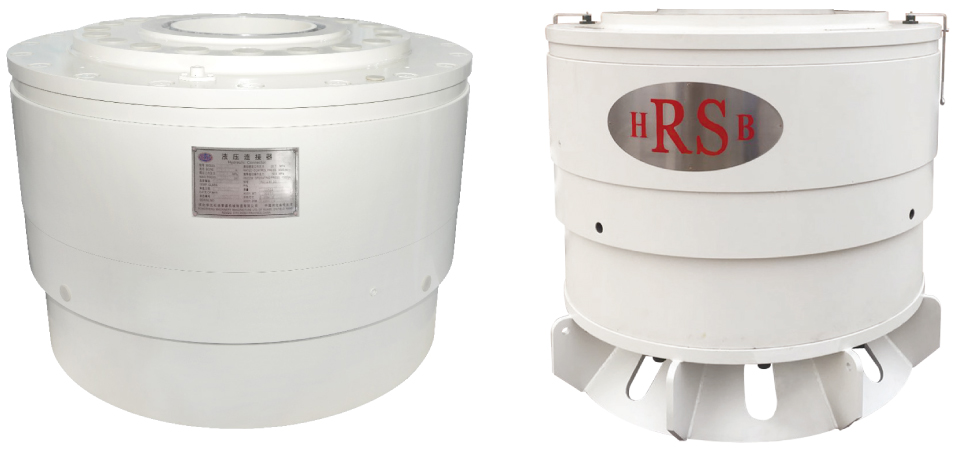

    HC型液压连接器                                                                               H4型液压连接器
